Устройство накопительного водонагревателя

Введение

Накопительный водонагреватель, или бойлер, является популярным решением для обеспечения горячей воды в домах и квартирах. Он работает на принципе хранения и нагрева определённого объёма воды, которая затем используется для бытовых нужд. Устройство электрического бойлера отличается простотой и эффективностью, что делает его удобным выбором для пользователей. В этой статье мы рассмотрим, как устроен накопительный водонагреватель, его конструкцию, как работает электрический бойлер для нагрева воды и важные аспекты эксплуатации.

Принцип работы накопительного водонагревателя

Как работает электрический водонагреватель? Принцип работы электрического водонагревателя основывается на нагреве воды внутри герметичного бака с помощью электрического нагревательного элемента, называемого ТЭНом. Вода поступает в водонагреватель через трубу, расположенную в нижней части устройства. Далее она нагревается до заданной температуры и остаётся в баке до момента использования. Как только пользователь открывает кран с горячей водой, холодная вода поступает в систему бойлера, вытесняя уже нагретую воду к точке забора.

Главной особенностью накопительного водонагревателя является его способность поддерживать воду горячей в течение длительного времени, благодаря термостату, который автоматически включает и выключает нагрев в зависимости от текущей температуры воды. Это позволяет сохранять горячую воду без постоянной работы нагревательного элемента.

Строение накопительного водонагревателя

Конструкция водонагревателя включает несколько основных компонентов, обеспечивающих его работу. Основной элемент – это накопительный бак, внутри которого находится вода. Обычно баки изготавливаются из стали и покрываются защитным эмалевым слоем или нержавеющей сталью для предотвращения коррозии.

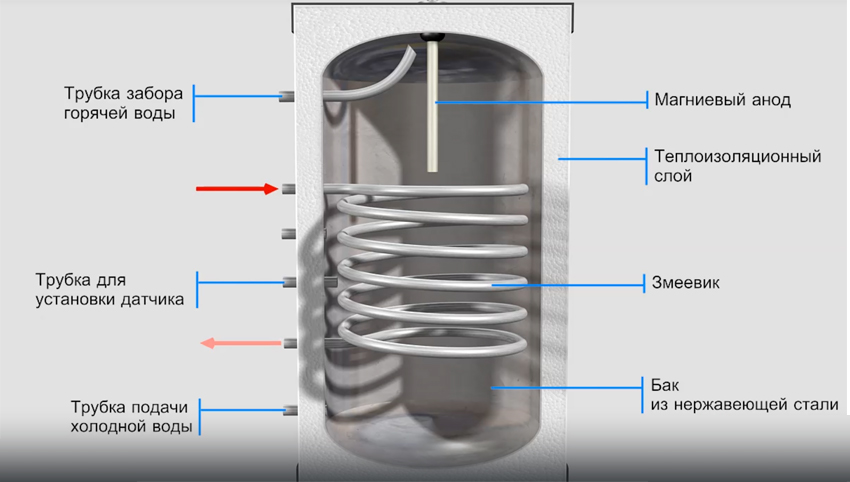

Накопительный водонагреватель в разрезе выглядит как цилиндрический резервуар с размещёнными внутри ключевыми элементами: нагревательным элементом (ТЭНом), термостатом, трубами для подачи холодной воды и выхода горячей воды, а также антикоррозийным магниевым анодом. Внешняя оболочка водонагревателя защищена слоем теплоизоляции, что позволяет минимизировать теплопотери и повышает энергоэффективность.

Как устроен бойлер и его конструкция

Для более глубокого понимания работы устройства, важно разобраться, как устроен накопительный водонагреватель. Как выглядит бойлер изнутри? Бойлер изнутри состоит из нескольких слоев. Внутренний слой – это накопительный бак, где происходит нагрев воды. Этот бак окружён теплоизоляцией, которая предотвращает утечку тепла и поддерживает температуру воды в течение длительного времени. Снаружи бойлер покрыт декоративным металлическим или пластиковым кожухом.

ТЭН размещён в нижней части бака и отвечает за нагрев воды. Вода подаётся в накопительный бак через входную трубу снизу, а горячая вода выходит через верхнюю часть бака. Важным элементом бойлера является термостат, который регулирует температуру воды, контролируя работу ТЭНа. Когда температура воды достигает установленного предела, ТЭН отключается, и нагрев временно прекращается.

Процесс нагрева воды

Работа электрического накопительного водонагревателя начинается с поступления холодной воды внутрь бака. Насос бойлера или система водоснабжения под давлением подаёт воду в бак. Затем включается ТЭН, и вода постепенно нагревается до нужной температуры. Этот процесс может занять от 30 минут до нескольких часов в зависимости от объёма бака и мощности нагревательного элемента.

Термостат постоянно отслеживает температуру воды. Когда вода достигает установленной температуры, термостат отключает ТЭН. При использовании горячей воды холодная поступает в нижнюю часть бака, постепенно вытесняя нагретую воду наверх. Благодаря такой системе бойлер всегда готов предоставить пользователю горячую воду.

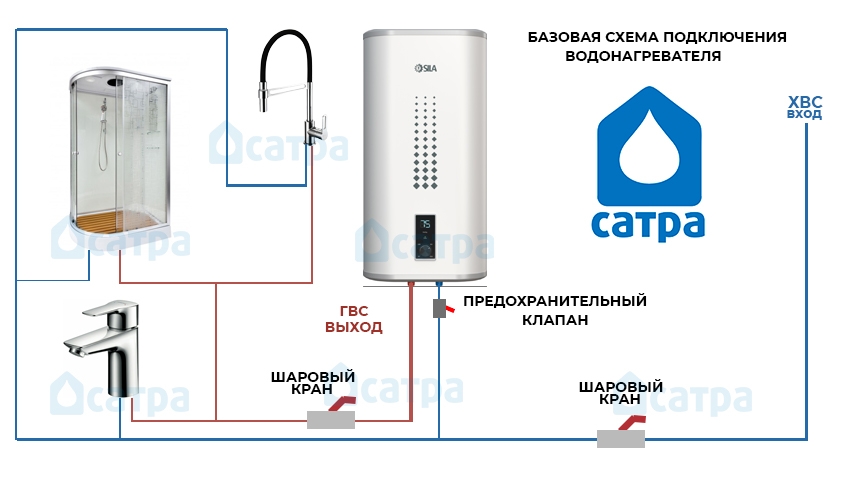

Схема подключения накопительного водонагревателя

Подключение накопительного водонагревателя требует соблюдения определённых правил безопасности. Схема подключения включает водопроводные трубы, которые обеспечивают подачу холодной воды и отвод горячей воды в систему. Кроме того, важно правильно подключить бойлер к электросети, обеспечив его работу. Рекомендуется использовать отдельный автоматический выключатель для защиты устройства от перегрузок и коротких замыканий.

Преимущества накопительного водонагревателя

Накопительный водонагреватель имеет несколько важных преимуществ, которые делают его популярным выбором.

• Во-первых, благодаря наличию накопительного бака, устройство способно обеспечить пользователей большим запасом горячей воды, что особенно полезно для больших семей.
• Во-вторых, термостатическая система позволяет поддерживать воду горячей, не включая нагревательный элемент постоянно, что помогает снизить энергозатраты.
• Еще одно преимущество – это возможность использовать горячую воду даже при отсутствии центрального водоснабжения или перебоях в подаче горячей воды. Бойлер автономно нагревает воду, обеспечивая комфортное использование.

Недостатки и ограничения

Несмотря на многочисленные плюсы, накопительный водонагреватель имеет и некоторые недостатки. Во-первых, время нагрева воды может быть достаточно долгим, особенно для больших баков. Это может быть неудобным в случае, если нужно быстро получить горячую воду. Также водонагреватель требует достаточно много места для установки, что может быть проблемой в небольших помещениях.

Как выбрать накопительный водонагреватель

При выборе накопительного водонагревателя важно учитывать несколько факторов. Во-первых, объём бака – это один из ключевых параметров. Для маленькой семьи из двух человек может быть достаточно бойлера на 50 литров, а для большой семьи лучше выбрать модель с баком объёмом от 80 до 100 литров. Мощность ТЭНа тоже играет важную роль: чем выше мощность, тем быстрее вода будет нагреваться.

Также стоит обратить внимание на наличие антикоррозийной защиты. Большинство современных бойлеров оборудованы магниевым анодом, который предотвращает коррозию бака. Регулярная замена анода позволит продлить срок службы устройства.

Советы по эксплуатации и обслуживанию

Для обеспечения долгой и надёжной работы накопительного водонагревателя необходимо регулярно проводить его обслуживание. Рекомендуется каждые 1-2 года проверять и чистить ТЭН от накипи, которая образуется в процессе нагрева воды. Также следует периодически заменять магниевый анод, что поможет предотвратить коррозию накопительного бака.

Заключение

Накопительный водонагреватель – это удобное и практичное решение для нагрева воды в бытовых условиях. Его простая конструкция и надёжная работа обеспечивают комфорт использования, а наличие накопительного бака позволяет всегда иметь запас горячей воды. Выбирая бойлер, важно учитывать объём бака, мощность ТЭНа и наличие антикоррозийной защиты. Соблюдение правил эксплуатации и регулярное обслуживание помогут продлить срок службы устройства и повысить его эффективность.
